一、工作原理：

电动执行器：法兰软密封电动蝶阀采用电动执行器作为驱动装置，通过接收外部信号，控制阀门的开度。常见的电动执行器有电动蜗杆、电动气缸等。

阀体与阀板：阀体是蝶阀的主要部件，由两块对称的半圆形阀板组成。当电动执行器驱动阀板旋转时，阀板与阀座之间的间隙大小会改变，从而影响流体通路的开闭程度。

二、组成结构：

阀体：一般采用铸铁或不锈钢材质制成，具有良好的耐腐蚀性和密封性能。

阀板：通常采用不锈钢材质制成，具有较好的耐磨性和耐腐蚀性。

密封装置：法兰软密封电动蝶阀采用软密封结构，主要包括密封圈、填料等部件，以确保阀门的完全密封性能。

1、D941X电动法兰式蝶阀结构设计的主要依据国家相关标准规定设计。

2、D941X电动法兰式蝶阀所采用的通用做法和标准构件图集。

3、如有特殊D941X电动法兰式蝶阀构件需作结构性能检验时，应指出检验的方法与要求。

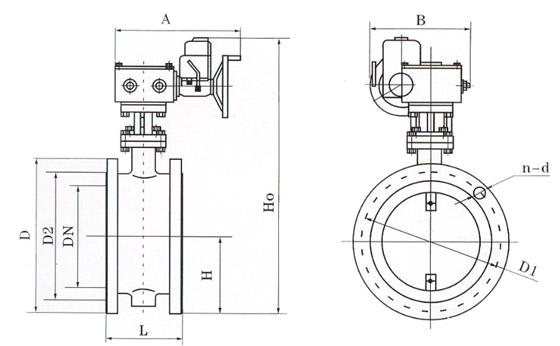

4、D941X电动法兰式蝶阀主要根据剖面、长度、高度、外形等作出说明。

5、D941X电动法兰式蝶阀所选用结构材料的品种、规格、性能及相应的产品标准。

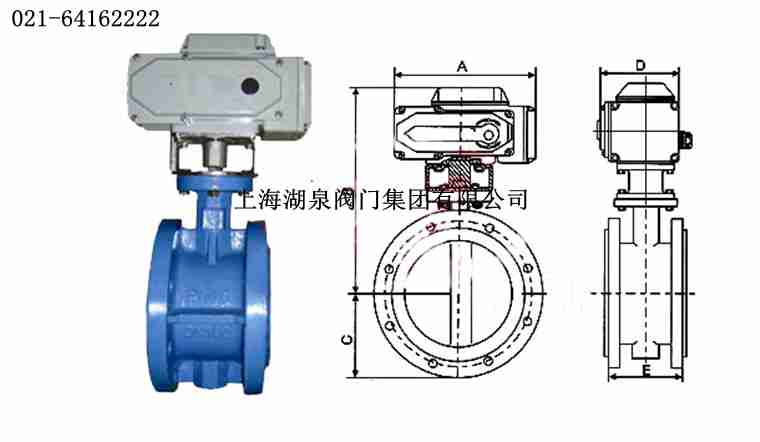

D941X电动法兰式蝶阀结构主要是给安装单位提供具有更好的了解该D941X电动法兰式蝶阀的外形结构、使用时考虑到工况、环境等因数在应用中有着更合理的计划规范，不会在安装时产生空间使用不合理等常见问题。本结构图所属上海凯利科阀门有限公司提供，并提供相关外形尺寸，在应用中可以作为参考。
