闸阀型号规格尺寸表,闸阀型号规格尺寸参照表，闸阀型号编制方法，闸阀型号由 7 个单元组成，分别是阀门类型、驱动方式、连接形式、结构型式、密封面材料或衬里材料类型、压力代号或工作温度下的工作压力、阀体材料。

其型号表示方法如下：

Ⅰ（1单元）Ⅱ（2单元）Ⅲ（3单元）Ⅳ（4单元）Ⅴ（5单元） — Ⅵ（6单元）Ⅶ（7单元）

Ⅰ（1单元）：阀门类型代号

Ⅱ（2单元）：驱动方式代号

Ⅲ（3单元）：连接形式代号

Ⅳ（4单元）：结构型式代号

Ⅴ（5单元）：阀座密封面材料或衬里材料代号

Ⅵ（6单元）：公称压力代号或工作温度下的工作压力代号

Ⅶ（7单元）：阀体材料代号

闸阀型号代号表示方法

 阀门类型代号：闸阀代号用 Z 来表示

闸阀型号编制说明示例

Z41H-16C手动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为 Cr13 系不锈钢，公称压力 PN16（工作压力 1.6 MPa）、阀体材料为碳钢的闸阀：

Z41H 型 PN16 钢制楔式闸阀s41Y-25气动带手动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为硬质合金，公称压力为 PN25（工作压力 2.5 MPa）、阀体材料为碳钢的闸阀：

s41Y 型 PN25 气动带手动楔式闸阀Z540Y-40I锥齿轮驱动、法兰连接、明杆楔式弹性闸板，阀座密封面材料为硬质合金，公称压力为 PN40（工作压力 4.0 MPa）、阀体材料为 1Cr5Mo 铬钼钢的闸阀：

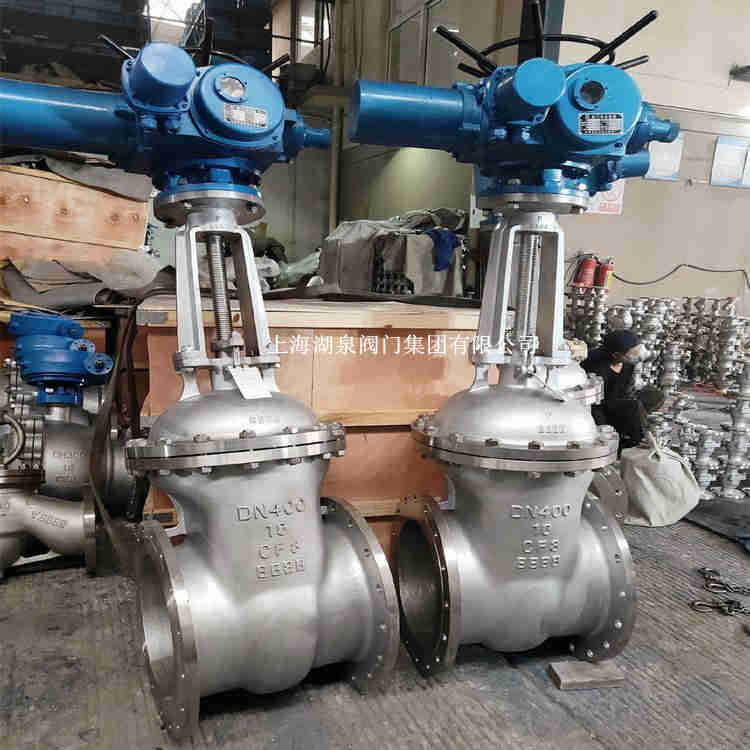

Z540Y 型 PN40 钢制锥齿轮传动楔式闸阀Z944W-16Q电动、法兰连接、明杆平行式刚性双闸板，阀座密封面材料为球墨铸铁，公称压力 PN16（工作压力 1.6 MPa）、阀体材料为球墨铸铁的闸阀：

Z944W 型 PN16 铁制电动平行式双闸板闸阀0Y-320手动、对接焊连接、明杆楔式弹性闸板，阀座密封面材料为硬质合金，公称压力为 PN320（工作压力 32.0 MPa）、阀体材料为碳钢的闸阀：0Y-320 型电站用高温高压对焊连接楔式闸阀

平板闸阀规格尺寸表

1、DN50-DN600平板闸阀规格尺寸表

2、DN700-DN1200平板闸阀规格尺寸表

3、DN1200以上平板闸阀规格尺寸表

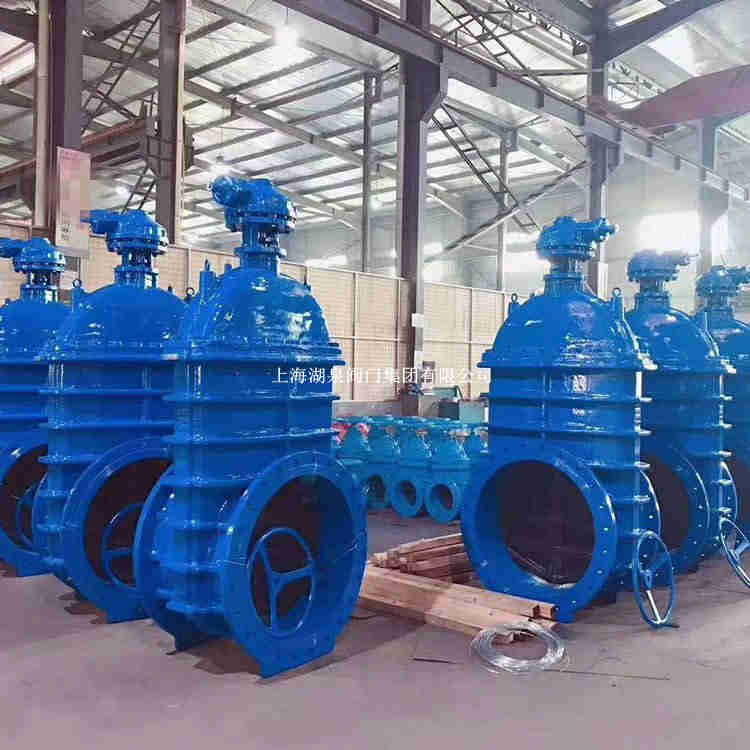

弹性座封闸阀规格尺寸表

1、DN50-DN600弹性座封闸阀规格尺寸表

2、DN700-DN1200弹性座封闸阀规格尺寸表

3、DN1200以上弹性座封闸阀规格尺寸表


平衡型闸阀规格尺寸表

1、DN50-DN600平衡型闸阀规格尺寸表

2、DN700-DN1200平衡型闸阀规格尺寸表

3、DN1200以上平衡型闸阀规格尺寸表


硬密封闸阀规格尺寸表

1、DN50-DN600硬密封闸阀规格尺寸表

2、DN700-DN1200硬密封闸阀规格尺寸表

3、DN1200以上硬密封闸阀规格尺寸表


为了适应不同场合的使用需求，国家制定了一系列的闸阀高度尺寸规格表，供各种企业、工厂参考。以下是参考国标标准GB/T 12234-2025规定的闸阀高度尺寸规格表：

1、闸阀类型代号为Z;

2、闸阀的驱动方式代号由字母表示，常见的有2-电液动，9-电动，6-气动，5-锥齿轮传动，3-涡轮蜗杆;手动不需要写出来;

3、闸阀的连接形式代号用字母表示，1-内螺纹，2-外螺纹，4-法兰式，6-焊接时，7-对夹式，9-卡箍，0-卡套;

4、闸阀结构形式代号，0-弹性闸板，1-明杆楔式单闸板阀，2-明杆楔式双闸板阀，3-明杆平行式单闸板阀，4-明杆平行式双闸板阀，5-暗杆楔式单闸板阀，6-暗杆楔式双闸板阀，7-暗杆平行单闸板阀，9-暗杆平行双闸板阀;

5、密封材料或衬里材料分别用R-奥氏体不锈钢，T-铜合金，X-橡胶，S-塑料，N-尼龙塑料，F-氟塑料，H-Cr系不锈钢，Y-硬质合金，J-衬胶，M-蒙乃尔合金，Tc-陶瓷;

6、阀体材料代号Z-灰铸铁，K-可锻铸铁，Q-球墨铸铁，T-铜及合金，C-碳钢，P-铬镍系不锈钢，R-铬镍钼系不锈钢，V-铬钼钒钢。

举例：对于电动、法兰连接、明杆楔式双闸板，密封面材料由阀体直接加工而成，公称压力PN0.1MPa阀体材料为灰铸铁的闸阀：Z942W-1电动楔式双闸板闸阀。
