上海阀门集团有限公司j941h-25c DN100智能一体电动截止阀生产厂家1．阀体和阀盖连接形式：PN10-64采用栓接阀盖；PN64-320采用自压密封式阀盖。2．阀杆螺母：通常情况下，阀杆螺母材料采用ASTM A439 D2，同时可以根据用户要求采用铜合金等材料，对于大口径的截止阀，装滚动轴承，可以有效减小截止阀的开启力矩使阀门可以轻松开关。3．j941h-25c DN100智能一体电动截止阀阀杆设计：采用整体锻造工艺制成，按照标准要求确定最小直径。阀盖垫片形式：PN10-64截止阀采用不锈钢石墨缠绕垫片；PN100截止阀可用不锈钢石墨缠绕垫片也可采用金属环垫片；PN160截止阀可采用金属环垫片，PN320截止阀采用自压密封金属环。截止阀结构特点：栓接阀盖，明杆支架和升降式阀杆金属封面。上密封座设计：阀门公司提供的所有j941h-25c DN100智能一体电动截止阀都有倒密封设计，通常情况下，碳钢截止阀的阀座设计采用分离式倒密封结构，不锈钢截止阀的倒密封面非常可靠。虽然按照标准API600中有倒密封，但这据不作为在带压情况下更换填料的依。填料密封：j941h-25c DN100智能一体电动截止阀采用成型柔性石墨作为填料材料，可根据用户需求提供PTFE或者复合填料材料。填料与填料函接触的表面粗糙度为3.2u m，可以保证阀杆与填料接触面接合紧密但是旋转自如，经过精密的机械加工的阀杆密封面粗糙度0.8u m可以保证阀杆可靠的密封。阀座：碳钢截止阀阀座通常采用锻钢材料，阀座密封面可根据客户需求喷焊硬质合金，NPS≤10″的j941h-25c DN100智能一体电动截止阀采用分离式螺纹旋入式阀座，如果用户需要焊阀座结构也可提供；NPS≤12″j941h-25c DN100智能一体电动截止阀截止阀采用焊阀座结构；不锈钢截止阀的阀座一般采用整体式或者在本体上焊硬质合金后直接加工阀座。如果用户有需求，不锈钢截止阀阀座也可采用分离式螺纹旋入式和焊接阀座结构。


j941h-25c DN100智能一体电动截止阀零件结构材质表
		材质
序号	零件名称	C	P	R
1	阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	垫片	柔性石墨+不锈钢	PTFE	PTFE
3	螺栓	35	304	304
4	阀瓣	WCB+对焊304或stelite、PTFE	ZG1Cr18Ni9Ti/PTFE	ZG1Cr18Ni12Mo2Ti/PTFE
5	对开环	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
6	阀瓣盖	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
7	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
8	螺帽	35	304	304
9	吊环螺栓	35	304	304
10	阀盖	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
11	螺栓	35	304	304
12	垫片	35	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
13	填料	柔性石墨	PTFE	PTFE
14	填料压板	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
15	螺帽	35	304	304

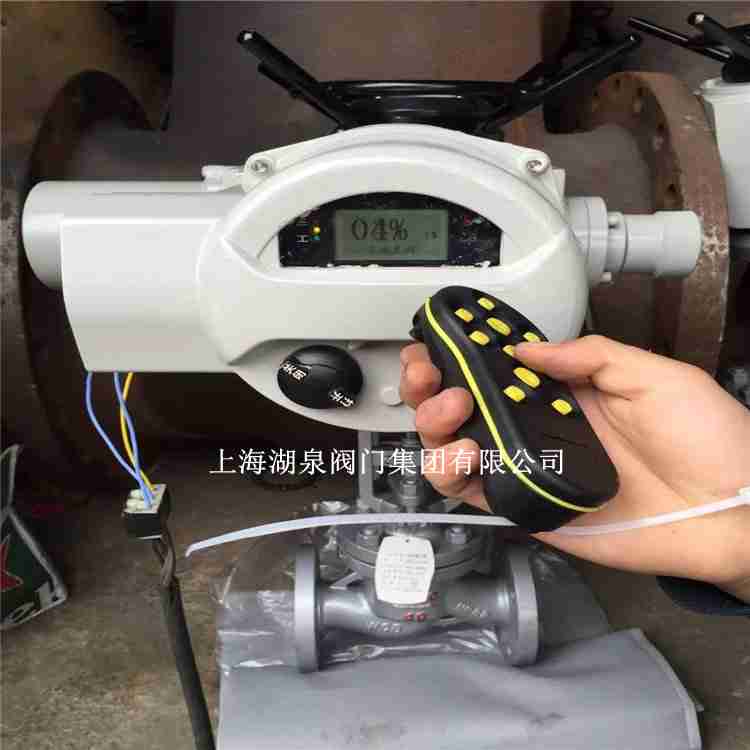

1、j941h-25c DN100智能一体电动截止阀全中文显示：一体化多回转电动执行器视窗采用高清晰LCD数字、全中文及标示符液晶显示屏。
2、j941h-25c DN100智能一体电动截止阀相序自动纠正：执行机构旋向可自由设定，也可自由校正电源相序。
3，j941h-25c DN100智能一体电动截止阀缺相保护：具有电源缺相保护功能。
4、j941h-25c DN100智能一体电动截止阀控制模式：常规远方控制信号采用4~20mA模拟量信号控制，提供4~20mA信号反馈（可提供特殊量控制）。远方控制信号、反馈信号均与内部实现电气隔离。
5、 j941h-25c DN100智能一体电动截止阀禁动延时保护：避免或减少了机械部分由于惯性承受的反作用力。此保护功能同时适用于现场控制方式和远控控制方式。
6、j941h-25c DN100智能一体电动截止阀电子互锁保护：在一个指令正在执行且保持有效，再施加另一个反向控制指令时（即两个指令同时存在并有效），此时电动执行器将停执行完个指令后再执行下一个指令。
7、j941h-25c DN100智能一体电动截止阀瞬间过力矩保护：当开或关向力矩瞬间被顶开，阀门将停下不动作，即使力矩开关瞬间顶开后闭合，阀门仍不会动作，只有向反向动作一下，即可解除过力矩保护。
8、j941h-25c DN100智能一体电动截止阀现场远控切换：现场远控可自由切换，使用户调试、维护方便快捷。
