上海阀门集团有限公司生产销售电动闸阀等,提供更多电动闸阀相关的产品参数、实时报价、供应厂家等信息。您还可以了解更多闸阀产品、查找产品等。作方式有:手动、齿轮传动、电动、气动等。 DN50～600mm应用规范 设计与制造GB/T12234 连接端尺寸结构度GB/T12221 法兰尺寸JB79 检验与试验 JB/T9092 材料:碳钢 不锈钢 电动闸阀型号有Z941H-16C DN50,Z941H-16C DN65,Z941H16C DN80,Z941H-16C DN100/DN250 Z941H-16C DN150,电动闸阀Z941H-16C DN125,Z941H-16C DN150,Z941H-16C DN200 电动闸阀Z941H-16P DN50,Z941H-16P... 它与Z型多回转执行器相配，有开关型和智能型，该产品广泛应用于化工、造纸、石油、电力、冶金、污水等行业。

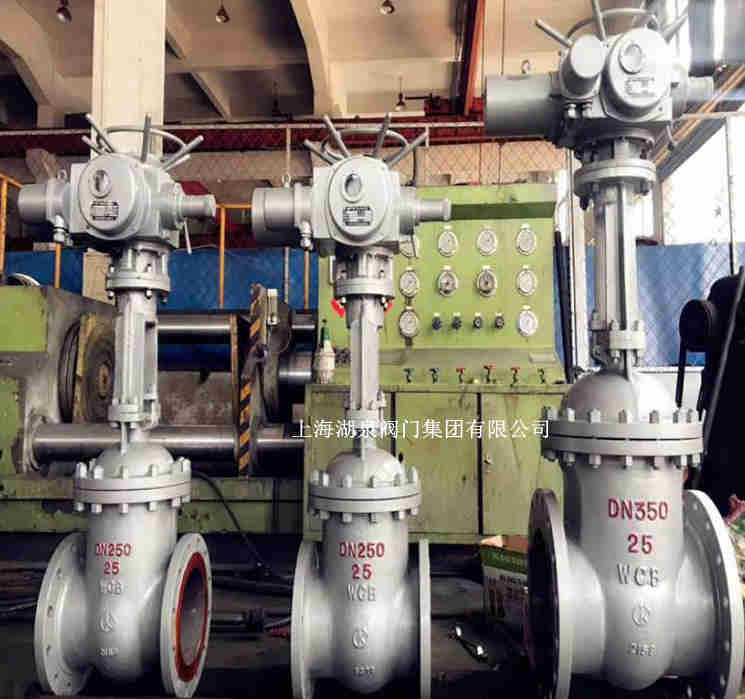

电动闸阀z941h-25 DN200的尺寸

公称通径 DN(mm)	尺寸 (mm)								电动装 置型号	重量 (kg)
	L	D	D1	D2	b	f	Z-d	H
Z940H/Y-25C Z940Y-25P Z940Y-25R Z940W-25P Z940W-25R Z940Y-25I Z941 -25C Z941Y-25P Z941Y-25R Z941W-25P Z941W-25R Z941Y-25I
40	200	145	110	85	18	3	4-18	595	DZWl5	60
50	250	160	125	100	20	3	4-18	653	DZW20	64
65	265	180	145	120	22	3	8-18	665	DZW20	65
80	280	195	160	135	22	3	8-18	725	DZW20	79
100	300	230	190	160	24	3	8-23	787	DZW20	98
125	325	270	220	188	28	3	8-25	902	DZW30	154
150	350	300	250	218	30	3	8-25	955	DZW30	168
200	400	360	310	278	34	3	12-25	1105	DZW45	219
250	425	425	370	332	36	3	12-30	1343	DZW45	390
300	450	485	430	390	40	4	12-30	1516	DZW60	505
350	550	550	490	448	44	4	16-30	1678	DZW60	736
400	600	610	550	505	48	4	16-34	1849	DZW90	1027
450	650	660	660	555	50	4	16-34	1937	DZW90	1139
500	700	730	770	610	52	4	20-34	2243	DZWl20	1228
600	800	840	875	718	56	5	20-41	2432	DZWl80	1502
700	900	955	990	815	60	5	20-41	2489	DZW250	1617
800	1000	1070	​	930	64	5	24-48	2643	DZW350	1923
