PXW矿用防爆电动配水闸阀的型号包括PXWII(I)-400、PXWII(I)-500、PXWII(I)-600、PXWII(I)-800、PXWII(I)-1000、PXWII(I)-1200。‌这些型号的阀门具有不同的公称通径，从400mm到1200mm不等，适用于不同的工作压力和温度条件。具体来说，这些阀门的公称压力为0.1MPa，试验压力为0.25MPa，介质为水，温度不超过80℃，而电机功率和额定电流则根据不同的型号有所不同。例如，PXWII(I)-400型号的配套电动装置型号为ZB20-24，电机功率为0.55Kw，额定电流为1.39A（660V）。这些阀门专门设计用于煤矿等工业环境，满足矿用设备的防爆和安全要求，确保在恶劣条件下的可靠运行‌。

PXW系列矿用配水阀是在原PZI型的基础上进行了改良设计；PXWI型为手动，PXWII型是在改良设计的基础上增加矿用阀门电动装置，来满足煤矿水泵房无人值班，全自动化生产的需求。PXW系列矿用配水闸阀具有结构简单、密封性能好、清污方便、操作灵活、省力等特点，主要应用于井下泵房吸水井的配水之用。

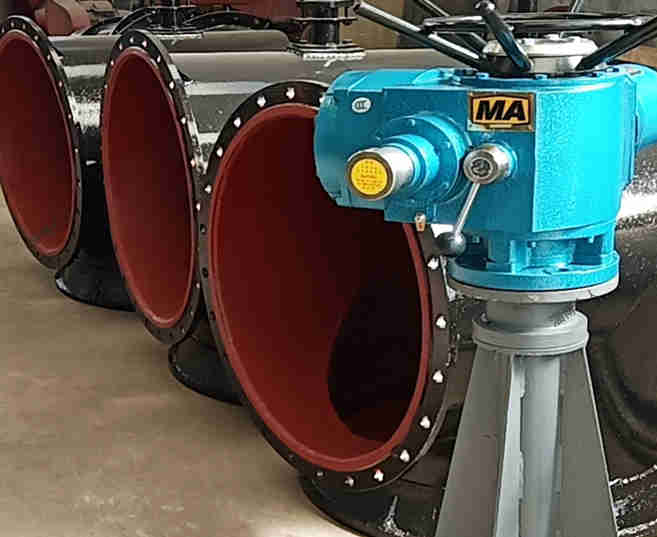

配水闸阀

主要性能规范

型号		PXWII（I）-400	PXWII（I）-500	PXWII（I）-600	PXWII（I）-800	PXWII（I）-1000	PXWII（I）-1200
公称通径		400	500	600	800	1000	1200
介质和温度		水、≦80℃
公称压力（MPa）		0.1（试验压力0.25）
操作行程		220	220	290	300	350	350
配套电动装置型号		ZB20-24	ZB20-24	ZB30-24	ZB30-24	ZB45-24	ZB60-24
电机功率（Kw）		0.55	0.55	0.75	0.75	1.1	1.5
额定电流（A）	660V	1.39	1.39	2	2	2	2.6
额定电流（A）	380V	2.2	2.2	2.62	2.62	4	4.12

主要连接尺寸及相关参数

阀门型号	DN		D		D1		D2		D3		d		H1		h1		h2		h3		h4
PXWII（I）-400	400		540		495		90		120		35		1066		250		462		523		1250
PXWII（I）-500	500		640		600		90		120		35		1066		300		512		673		1250
PXWII（I）-600	600		760		705		90		135		45		1066		350		602		768		1250
PXWII（I）-800	800		960		920		90		135		45		1066		450		702		868		1250
PXWII（I）-1000	1000		1160		1120		110		160		50		1315		550		842		1119		1500
PXWII（I）-1200	1200		1450		1380		110		160		50		1315		600		1010		1300		1500

阀门型号	a1	a2		b1		b2		C		C1		C2		n×d1		n×d2		n×d3		n×d4
PXWII（I）-400	300	300		400		400		410		260		70		4×ф19		2×ф15		4×ф17		16×ф23
PXWII（I）-500	300	300		400		400		470		340		70		4×ф19		2×ф15		4×ф17		16×ф23
PXWII（I）-600	300	300		400		400		520		360		80		4×ф19		2×ф19		4×ф17		20×ф25
PXWII（I）-800	300	300		400		400		625		460		80		4×ф19		2×ф19		4×ф17		24×ф30
PXWII（I）-1000	400	400		500		500		720		560		100		4×ф19		2×ф19		6×ф22		27×ф30
PXWII（I）-1200	400	400		500		500		820		660		100		4×ф19		2×ф19		6×ф22		30×ф30

关于尺寸的使用说明

H（mm）		5000	4500	4000	3500
h （mm）	PXWII（I）－400/500	3765	3265	2765	2265
	PXWII（I）－600/800	3497	2997	2497	1997
	PXWII（I）－1000/1200	3100	2600	2100	1600

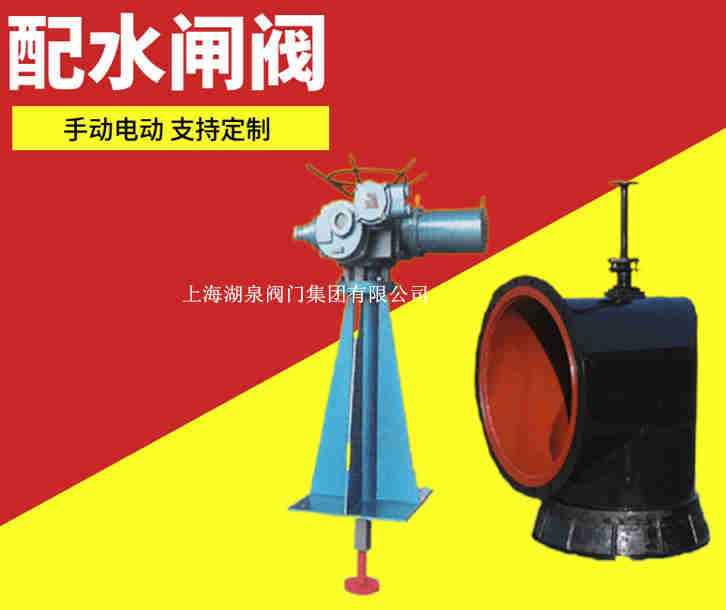

闸阀厂家

水泵房底板标高和水仓（或配水巷）入口标高之高差H与连接杆长度h值，本设计考虑四种情况，由使用单位根据实际情况选用。如订货时能提出h值，则按订货单位的要求制造。否则连接杆长度h=5000mm供货，连接杆一端的法兰根据实际需要有h数值现场焊接。

1、本系列产品是直角式闸阀，可承受0.1Mpa的压力。主要用于矿山井下各吸水井配水，也可用于选矿、水处理水池泄水。水中不含有腐蚀性的介质，水温不大于60℃。根据工作方式分为手动（PZ—I型）和电动（PZ-II型）。

2、型号意义：如PZ—400—II

PZ——配水闸阀

400—公称直径

II—II型（电动）

■结构说明
1、配水闸阀由操纵台，连接杆、阀杆、闸阀、短管等部件组成。

2、PZ—1型操纵台由人工操作。手轮与螺母固定在一起，旋转手轮，带动丝杠升降。螺母下端装有滚珠，以减少旋转时的阻力。 PZ—II型用小型电动机作为动力源替代人工操作，可实现远程控制，方便、快捷。

3、闸阀由阀体和阀辨构成。阀体为焊接件，下部装有锥形密封环、与阀辨共同构成密封部分。阀辨由焊接件与橡胶垫构成，通过带有螺栓组件与阀杆连接，以***阀的密封性能。

4、短管用于埋入配水井壁，为焊接件。

5、连接杆的长度由配水井底板至泵房底板的高度差来确定。本说明书中规定了5米、4.5米、4米、3.5米四个档次，用户也可按实际安装高度确定连接杆的长度。
