【技术速递】止回阀H44X是什么意思,字母代表什么
- 发布：2025-07-30 16:03:55
- 浏览：341
- 上海仪表阀门有限公司

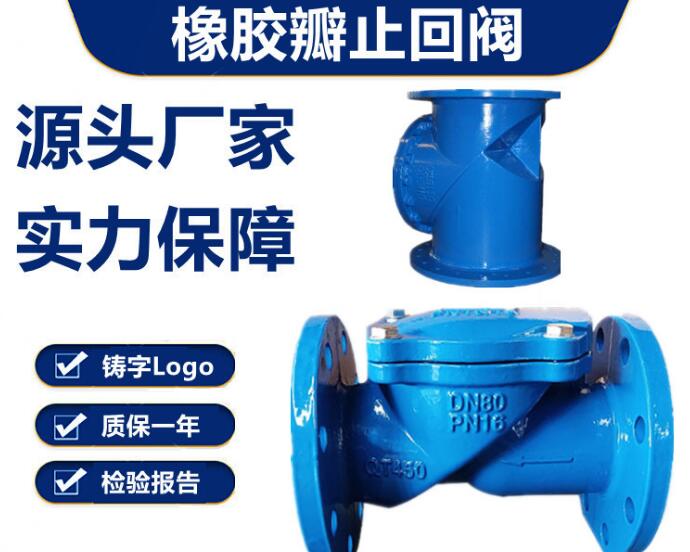

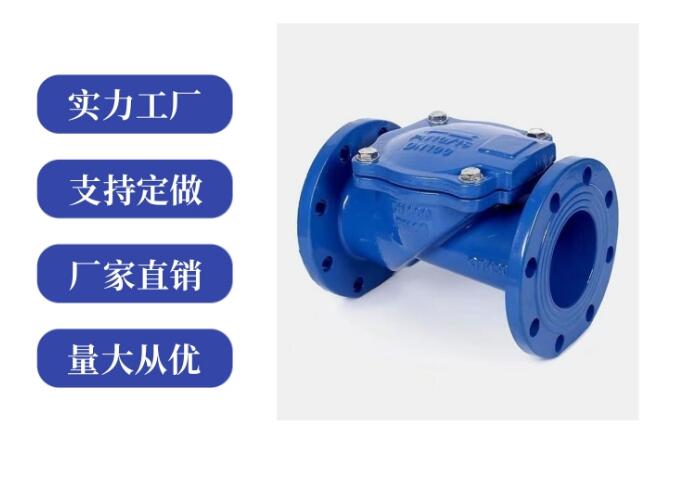

更多点击：止回阀，止回阀H44X是一种特定的止回阀型号，属于橡胶瓣止回阀的一种。这种阀门主要由阀体、阀盖及橡胶瓣组成，具有水头损失小、不易堆积杂物、维修简便等特性。H44X系列橡胶瓣止回阀特别适用于卧式安装的给排水系统，可以安装在水泵出水口处，以防止倒流及水锤对泵的损害。此外，它还可以安装在蓄水池进出水管的旁通管上，以防止池水倒流至给水系统中。止回阀，也称为单向阀或逆止阀，其主要作用是防止管路中的介质倒流。这种阀门依靠介质流动和力量自行开启或关闭，属于自动阀类。止回阀主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
H44X系列橡胶瓣止回阀的设计采用了全流面积，这种设计使得阀门在开启时能够提供较大的流通面积，从而减少水头损失，并且不易堆积杂物。这种阀门的橡胶瓣由钢板、钢棒及强化尼龙布做衬底，外层披覆橡胶制成，阀瓣开关寿命可达100万次，显示了其优良的耐用性和可靠性。
微阻缓闭式止回阀按用途可分为哪些种类
1)水位控制阀。主要控制水池、水塔中的水位。
2)减压阀。将较高进口压力减小到某一需要的出口压力，并依靠介质自身的能量，使出口压力自动保持稳定的阀门。
3)水用安全阀(泄压/持压阀)。当给水管路系统中的压力超过设定压力时，阀门自动开启泄压，保护管线安全。
4)止回阀。安装在给水系统的水泵出口，防止介质倒流，并消除水击。
5)电动开关阀。以电磁阀作为先导阀，根据电信号，遥控开启和关闭给水管路系统，可取代用来开启和关闭的闸阀和蝶阀的大型电动装置，并可实现远程控制。
6)400X流量控制阀。将过大的流量限制在一个预定值，并将上游的高压减为所需要的下游低压。
7)800X压差旁通平衡阀。用于空调系统供水管、回水管或集水器、分水器之间，控制供水管、回水管或集水器、分水器之间的压差为设定值。
8)900X紧急关闭阀。用于消防用水与生活用水并联的供水系统中，自动调配供水方向。
9)JM744X膜片式快开排泥阀。安装在沉淀池底部池壁外，用以排除池底沉淀的泥沙和污物。
10)JM742X隔膜式池底卸泥阀。安装在沉淀池的底部，排除池底的泥沙和污物。
零件材料：
| 零件名称 | 阀体、阀盖 | 阀 瓣 | 阀 轴 |
| 材 料 | 灰铸铁、铸钢 | 钢板、橡胶组合件 | 不锈钢 |
技术参数：
| 型号 | 公称通径 | 公称压力 | 试验压力Ps(MPo) | 最高工作压力 | 工作温度 | 适用介质 | |
| 壳体 | 密封 | ||||||
| T 16 | 20-800 | 1.0 | 1.5 | 1.1 | 1.0 | 0-80℃(根 | 水、弱腐 |
| T | 1.6 | 2.4 | 1.76 | 1.6 | |||
| H44Z/X | 2.5 | 3.75 | 2.75 | 2.5 | |||
外形尺寸(法兰连接尺寸：按JB／T79—94)
| 公称压力 (MPa) | 公称通径DN(mm) | 尺 寸 | ||
| L | H | B | ||
| 1.0 | 40 | 200 | 300 | 220 |
| 50 | 230 | 300 | 270 | |
| 65 | 290 | 320 | 290 | |
| 80 | 310 | 354 | 300 | |
| 100 | 350 | 350 | 320 | |
| 125 | 400 | 380 | 340 | |
| 150 | 480 | 500 | 410 | |
| 200 | 500 | 580 | 450 | |
| 250 | 600 | 670 | 550 | |
| 300 | 700 | 730 | 580 | |
| 350 | 800 | 820 | 630 | |
| 400 | 900 | 920 | 700 | |
| 450 | 1000 | 950 | 800 | |
| 500 | 1100 | 1100 | 900 | |
| 600 | 1300 | 1200 | 990 | |
| 700 | 1400 | 1550 | 1120 | |
| 800 | 1500 | 1700 | 1300 | |
