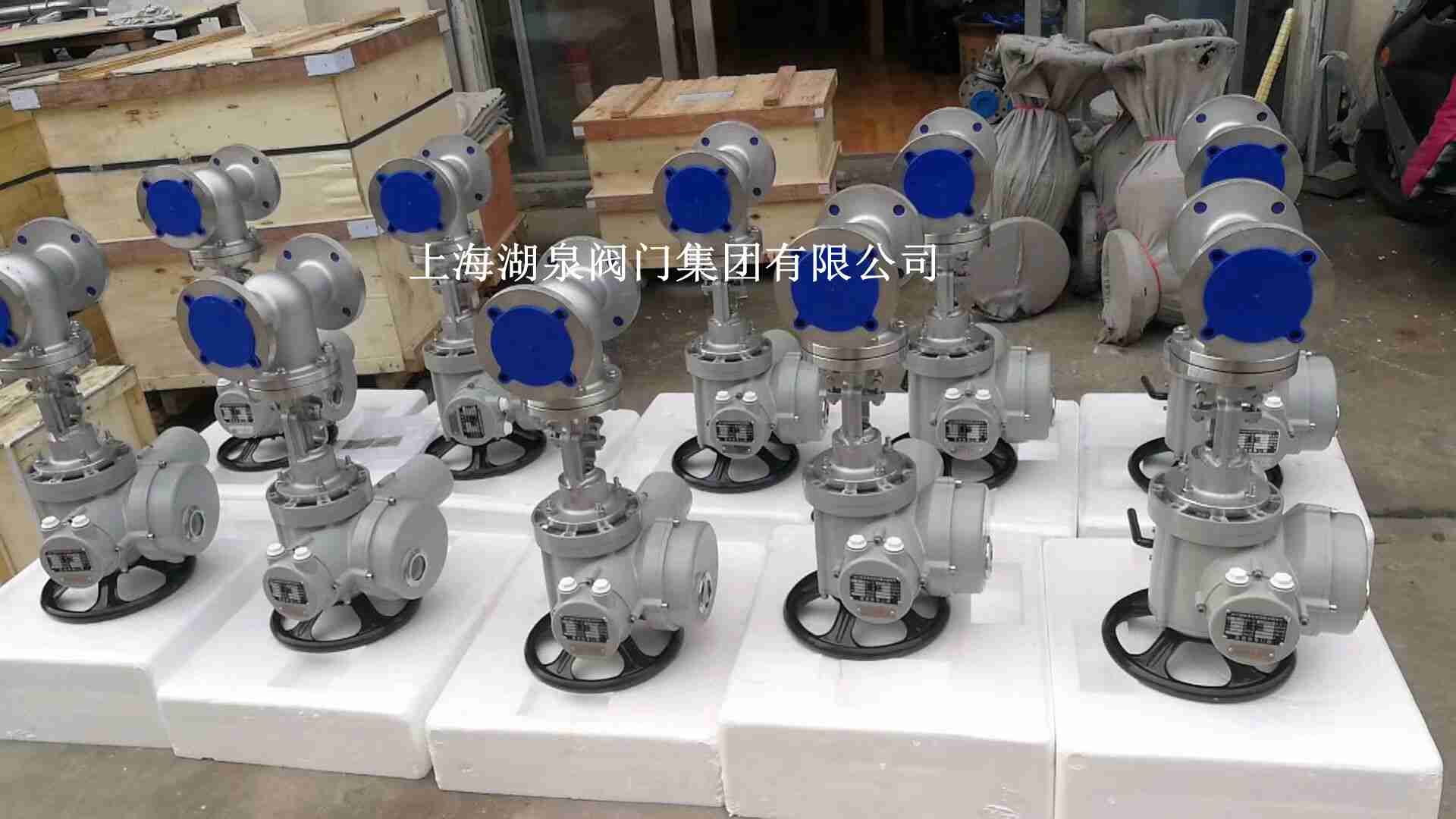

上海阀门集团有限公司DN200法兰电动闸阀 Z941H-16C高压电动调节闸阀产品: 电动闸阀适用于现控、远控、易爆场合、不易手动场合等截断或接通管路中的介质。具有流体阻力小,适用的压力、温度范围大等特...是一家提供Z941H-16C 电动闸阀DN80 DN125 DN150 DN200铸钢法兰电动闸阀，智能一体化调节型电动闸阀DN250PN16是由闸阀与智能一体化调节型电动执行器组成,控制方式为智能调节型,闸阀的关闭件(闸板)沿通路中心线的垂直方向移动的阀门,在管路中只能作全开...Z941H-16C DN200机电一体化电动闸阀 电动闸阀是由电动执行器控制阀门,从而实现阀门的开和关。其可分为上下两部分,上半部分为电动执行器,下半部分为阀门。


开关型电动闸阀z941H-16c,DN100各符号代表是什么意思Z-代表为闸阀的闸字的首字母的简称。 也就是代表闸阀。9-就是我们驱动方式为电动。也就是我们俗称的电装或者电动头。4-说明它的连接为方式为法兰。1-我们专业名称叫：明杆契式单闸阀。通俗说法角：刚性闸板，单闸板；H-密封圈为：合金密封面，密封圈或衬里为Cr13系列不锈钢。 16-指的是闸阀所需要的压力为16公斤。C-主体闸阀为WCB铸钢（也叫碳钢）DN200-阀门口径为200。可以简单来理解就是阀门的大小。


 电动闸阀Z941H-16C法兰铸钢电动闸板阀 DN500电动闸阀简介: 不锈钢电动闸阀材质分为304不锈钢闸阀,316不锈钢闸阀,321不锈钢闸阀。表示方法为:Z941H-16P。按密封面配置可分为楔式闸板...高温刀型闸阀PZ73W-10NR高温排渣 气动聚氨酯插板...口径 DN25-DN500 压力 1.6MPa-42.0MPa 材质耐温 ≤450° 功能 普通开关型 工作介质 水油 天然气等 Z941H-16C电动法兰闸阀适用于中、大口径的管道。电动法兰闸阀主要广泛应用于水利、建筑、消防、电力等行业。


主要用途高中压法兰连接的闸阀适用于公称压力PN1.6～16.0MPa, 工...-DN200矿用隔爆型电动闸阀 弗罗帕斯 煤安防爆智能型电动闸阀概述: MZ941H-16C-DN200矿用隔爆型电动闸阀 弗罗帕斯 煤安防爆智能型电动闸阀产品适用于现控、远控、易... 带MA标志电动矿用法兰闸阀必须和相对应的专用 KXBC 隔爆型控制箱配套使用。煤安防爆电动闸阀的性能不仅执行 JB/T8528-1997《普...智能型电动闸阀 Z941H-25C DN200智能防爆电动闸阀安装尺寸图简介: Z941H-25C高压电动法兰闸阀是由多回转电动执行器与法兰闸阀组成,主要用来...开关量控制输出信号4-20MA电动闸阀 简介: Z941H-25C电动楔式闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,不能作调节和节流。

公称通径DN(mm)	公称压力PN16(1.6Mpa)尺 寸 (mm)									重 量(kg)
	L	D	D1	D2		Z-фd	H	H1	D0
DN15	130	95	65	45	14	4-ф14	175	195	200	4
DN20	150	105	75	55	14	4-ф14	180	205	200	5
DN25	160	115	85	65	14	4-ф14	210	240	220	6
DN32	180	135	100	78	16	4-ф18	210	240	220	7
DN40	240	145	110	85	16	4-ф18	350	425	240	18
DN50	250	160	125	100	16	4-ф18	358	430	240	29
DN65	265	180	145	120	18	4-ф18	373	452	240	33
DN80	280	195	160	135	20	8-ф18	435	530	280	46
DN100	300	215	180	155	20	8-ф18	500	620	320	63
DN125	325	245	210	185	24	8-ф18	614	756	360	108
DN150	350	280	240	210	24	8-ф23	674	845	360	134
DN200	400	335	295	265	26	12-ф23	818	1041	400	192
DN250	450	405	355	320	30	12-ф25	969	1244	450	273
DN300	500	460	410	375	30	12-ф25	1145	1474	560	379
DN350	550	520	470	435	34	16-ф25	1280	1663	640	590
DN400	600	580	525	485	36	16-ф30	1450	1885	720	849
DN500	700	705	650	608	44	20-ф34	1676	2181	720	958

型号	公称压力(Mpa)	试验压力			工作温度(℃)	适用介质
		强度	密封(水)空气(Mpa)	低压密封空气(Mpa)
Z41W-16P(R)	1.6	2.4	1.8	0.6	≤200	NITRIC ACID
						硝酸类
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	ACETIC ACID
						醋酸类
Z41W-40P(R)	4.0	6.0	4.4	0.6	≤200	NITRIC ACID
						硝酸类
Z41W-64P(R)	6.4	9.6	7.0	0.6	≤200	ACETIC ACID
						醋酸类
