电动阀门开关控制原理图，24v电动阀执行器接线图，电动阀门装置原理图，上海阀门有限公司为你作解答：
电动阀门的工作原理是由电动机带动减速装置，在电信号的作用下，产生直线运动和角度旋转运动。它可以现场操作，也可以远距离操作，可以单台控制，也可以多台集中控制。当现场操作时，可以手动，也可以电动。手电动相反联锁。

电动阀门根据所配执行机构主要有开关型和调节型两种，开关型电动阀门是用于工况管道中做启闭用，主要作用是截断或接通管道介质。调节型电动阀门可接受控制系统发出的信号，调节阀门的开度达到调节管道介质的流量、压力等参数的目的。

电动蝶阀工作原理及接线图 电动蝶阀工作原理及接线图 电动蝶阀由电动执行器和蝶阀组成，电动执行器为90度旋转，有开关和调节式两种控制方式，通过电动执行器旋转带动蝶阀的开启与关闭。具备手动操作功能，在断电时通过手动操作来开关蝶阀。 常见的电动蝶阀接线图如下： 开关型带有源灯指示电动蝶阀接线图，共有5根接

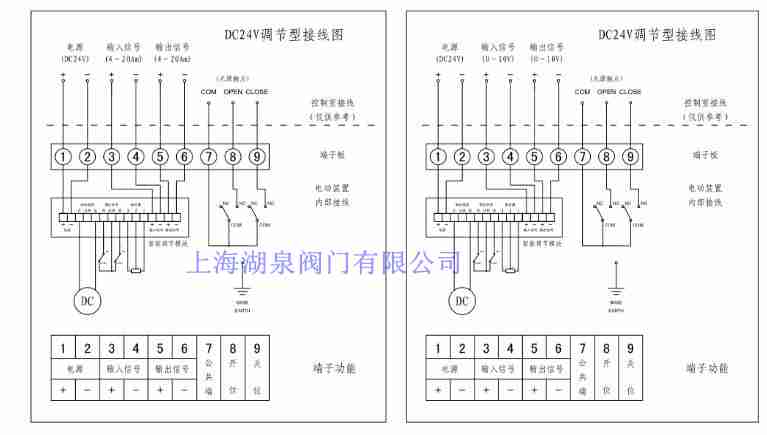

24v电动阀执行器接线图


风阀电动执行器怎么接线，电动调节风阀执行器是工业自动化过程控制中的重要执行单元仪表。随着工业领域的自动化程度越来越高，正被越来越多的应用在各种工业生产领域中。与传统的气动调节阀相比具有明显的优点：电动调节阀节能（只在工作时才消耗电能），环保（无碳排放），安装快捷方便（无需复杂的气动管路和气泵工作站）。阀门按其所配执行机构使用的动力，按其功能和特性分为线性特性，等百分比特性及抛物线特性三种

电动阀门装置原理图

电动阀门装置，用来控制阀门的开启、关闭与中间暂停。适用于闸阀、截止阀、球阀等，它可以准确地按控制指令动作，是对阀门实现远控、集控和自动控制的驱动装置。电动阀门装置由六个部分组成，即电机、减速器、控制机构、手-电动切换机构、手轮部件及电气部分。电动机:采用户外型三相异步电动机,该电机为短时工作制,额定持续工作时间为10分钟。控制机构：由转矩控制机构、行程控制机构及可调式开度指示器组成，用以控制阀门的开启和关闭及阀位指示。手-电动切换装置：为半自动切换，电动转变为手动操作需板动切换手柄，而由手动转变为电动系自动进行（需板动切换手柄）。手轮部件：由手轮和手动轴组成，供安装调试和处理故障等需要手动时使用，电动阀门的控制电路，可以按照运行人员从控制盘送来的命令或者自动化系统送来的命令启动电动机去操作阀门。当阀门的转矩或行程达到事先整定值时，控制电路可以根据转矩限制机构和行程控制机构送来的信号切断电动机的电源。控制电路还具有保护功能.当电动机过载或发生其他故障时，能自动切断电源，并发出报警信号。必要时，控制电路还可以具备更复杂的功能。例如，在采用脉冲调制式的变速电动阀门中，就是靠控制电路改变控制脉冲的宽度达到电动机变速要求的。
