多回转阀门电动装置，简称为Z型电装，是阀门实现开启、关闭或调节控制的驱动设备。Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀，也可用于暗杆阀。本系列电装具有功能全、性能可靠、控制系统*、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。

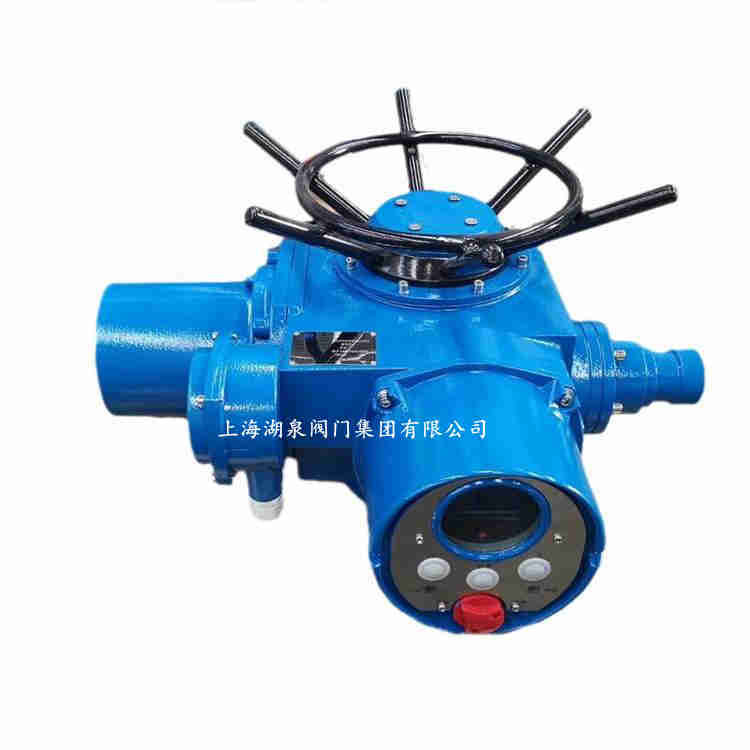

执行器

本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。隔爆型的性能符合GB3836.1-2025《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2025《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。

电源：常规，三相380V（50Hz）

特殊，三相660V、415V（50Hz 、60Hz）；

单相220V、110V（50Hz 、60Hz）

工作环境：

环境温度：-20~+60℃ （特殊订货-40~+80℃）。

相对湿度：≤95%（25℃时）。

防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。（详见GB3836.1）

防护等级：IP55 （特殊订货IP65、IP67）。

工作制：短时10分钟（特殊订货30分钟）。
电动阀

DZW/Z系列多回转电动头特点：

1、该装置防尘、防水、防轻腐蚀，其防护等级为IP55、IP65(特殊定货)；

2、转矩控制机构动作可靠，调节方便，转矩重复精度高；

3、行程控制机构调节精度和重复度高，开向和关向可配装各2只至4只微动开关。

表1

型号规格	公称转矩（N·m）	公称推力（KN）	zui大阀杆直径	zui大转圈数（圈）	手动速比	输出转速（r/min）	电机功率（KW）	参考重量（Kg）
Z5	50	20	28	60	1:1	12	0.12	28
Z10	100	40	28	60	1:1	24/36	0.25/0.37	45
Z15	150	40	28	60	1:1	24/36	0.37/0.55	50
Z20	200	100	40	60	1:1	18/24	0.37/0.55	55
Z30	300	100	40	60	1:1	18/24	0.55/0.75	58
Z45	450	150	48	120	1:1 (20:1)	24/36	1.1/1.5	110
0	600	150	48	120	1:1 (20:1)	24/36	1.5/2.2	120
Z90	900	200	60	120	1:1 (25:1)	24/36	2.2/3	139
Z120	1200	200	60	120	1:1 (25:1)	24/36	3/4	142
Z180	1800	325	70	150	22.5:1	18/24	4/5.5	250
Z250	2500	325	70	150	22.5:1	18/24	5.5/7.5	255
Z350	3500	700	80	150	20:1	18/24	7.5/10	330
Z500	5000	700	80	150	20:1	18/24	10/15	350
