上海湖阀门dzw90阀门电动装置说明书用以控制阀门的开启和关闭。适用于闸阀、截止阀、节流阀、隔膜阀、其派生产品可适用于球阀、蝶阀和风门等，它可以准确地控制指令动作，是对电动阀门实现远控、集控和自动控制的必不可少的驱动装置。DZW型阀门电动装置，具有防尘、防水、防腐性能。
dzw90阀门电动装置说明书技术条件和性能参数
1、技术条件
环境温度：-20℃～60℃
相对温度：不大于95% （25℃时)
工作环境：无易燃易爆和强腐蚀介质
防护等级：IP55，IP65（特殊订货）
电 源： 380V 50Hz（特殊要求可在订货时提出）
 dzw90阀门电动装置由六个部分组成，即电机、减速器、控制机构、手—电动切换机构、手轮部件及电气部分。户外型三相异步电动机，该电机为短时工作制，额定持续1、电动机：

DZW系列阀门电动装置性能参数表

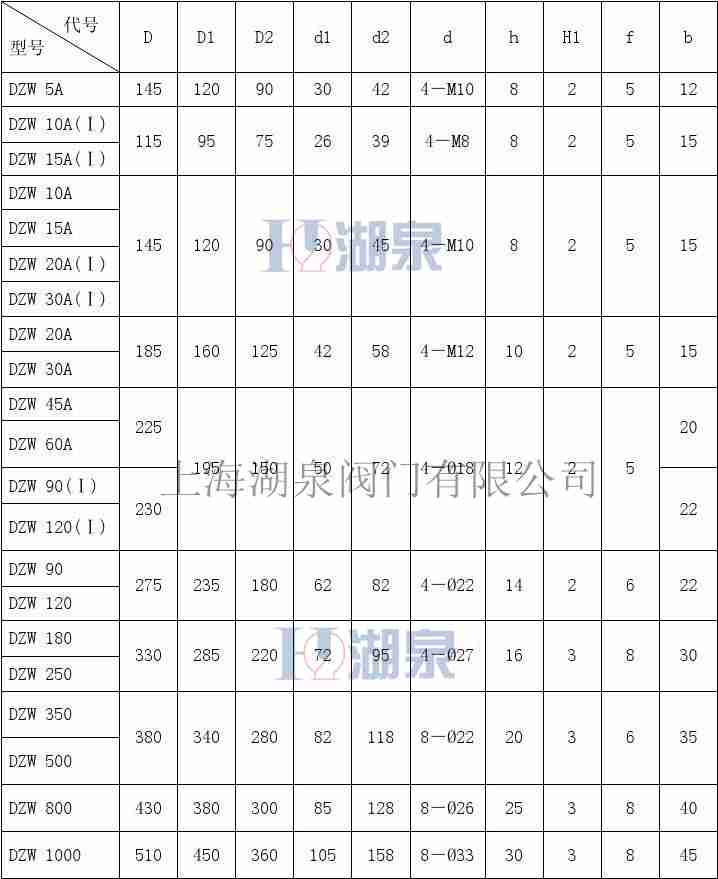

DZW系列电动装置连接尺寸表

dzw90阀门电动装置安装方法及使用注意事项
1、本装置可垂直安装，水平安装，但电机不可向下，应便于接线，调试和手动操作。同一只微动开关的常开和常闭触点上不允许施加不同的电源。
2、安装与阀门联接的牙嵌轴向间隙不小于1－2毫米。
3、安装后初次使用必须按调试要求进行逐项调试，检查各部件正常后才能投入使用。
4、本装置系采用阀门电动装置用三相异步电机，额定持续工作时间为10分钟，调试时应予注意。
5、搬运时应小心轻放，保持干燥，防止接触腐蚀物质，以免损坏电气元件和机械零件。
6、DZW5A型阀门电动装置禁止起吊手轮！
调整
调整转矩、行程时，必须检查位置指示器上的电位器是否已脱开（把电们器轴上齿轮的紧定螺钉松开即可脱开），以防损坏。通电前检查接地是否可靠。新装的电动装置首次电动时，必须检查电机相序，控制线路接线是否正确，以防电机失控。
1、转矩控制机构调整：
(1) 首先调整关转矩。
(2) 按照随产品提供的转矩特性曲线，从小转矩值开始，逐渐增大转矩值直到阀门关严时止。
(3) 根据阀门工作特性调整开方向转矩，一般开方向转矩要比关方向转矩大。
(4) 以上调整均在空载无介质压力等因素下调整，在有压力、温度时应注意其能否关严，如关不严则要适当增加转矩值以关得严打得开为准。
2、行程控制机构调整
(1) 用手动将阀门关严。
15
(2) 脱开行程控制机构，即用螺丝刀将行程控制机构中顶杆推进并转90°，使主动小齿轮与计数器个位齿轮组脱开。
(3) 用螺丝刀旋转“关”向调整轴，按箭头方向旋转直到凸轮压住弹性压板使微动开关动作为止，则关向行程初步调好。
(4) 松开顶杆使主动齿轮与两边个位齿轮正确啮合，为保证其正确啮合，在松开顶杆后，必须用螺丝刀稍许左右转动调整轴，此时可以电动打开几圈，而后关闭，视关向行程是否符合要求，如不合要求，可以按上述程序重新调整。
(5) 开方向调整：在关方向调整好以后，用手将阀门开到所需的位置（注意此时行程控制机构不能脱开，否则关向调整又被打乱），然后脱开行程控制机构，旋转“开”向调整轴，按箭头方向旋转直到凸轮压住弹性板，使微动开关动作为止。再使行程机构与主动齿轮啮合，则开向行程调完。行程控制机构调完后，可反复试操作几次。一般开阀门控制在全行程90％左右。
3、可调式开度指示器的调整：
(1) 在调整好转矩、行程的基础上调整可调式开度指示器和远传电位器。
(2) 将阀门关闭（手动或电动）。
(3) 首先根据阀门的最大转圈数将齿轮组上的调节齿轮调到相应位置上，再将表
的齿轮与开度轴上的齿轮啮合，拧紧电位器轴上齿轮的紧定螺钉即可。
