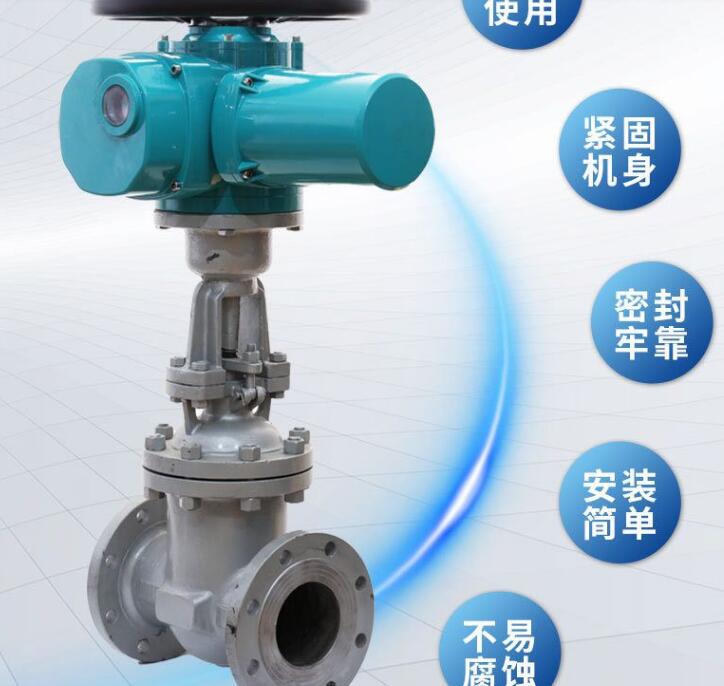

z941h-16c电动闸阀说明书，使用说明书知道吗？型号:Z941H-16C 驱动方式:手动,气动,电动 外型尺寸:DN15-DN1000 用途:流量控制 电动闸阀简单地说就是用电动执行器控制阀门,从而实现阀门的开和关。其可分为上下两部分,上半部分为...专业生产电动闸阀,我们的产品采用不锈钢材质制造.型号为Z941H的我们具有开关灵活,密封性能好的特点;法兰连接方式使得安装更为方便快捷.作为专业的闸阀制造商和供应商,我们还提供各种规格的不锈钢...法兰连接的闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有：手动、齿轮传动、电动、气动等。


①.流体阻力小，启闭时所需力矩小；②.无安装方向要求，双向密封，流阻小，使用寿命长；③.全开时闸板所受工作介质的冲蚀比截止阀小；④.主要用于介质不受流向限制的水、污水、油、汽等场合，不推荐使用介质内含有悬浮颗粒的场合。⑤.如果有开关速度要求，还可以通过增加阀杆螺纹头数或改变电动装置的输出转速予以满足。三、Z941H-16C一体式电动碳钢闸阀参数及特点：1.该装置防尘、防雨、防轻腐蚀、其防护等级为IP55（特殊订货IP65、IP67）。2.转矩控制机构动作可靠、调节方便、转矩重复精度高。3.开向和关向可配装2至4只微动开关（特殊订货）。4.采用阀门电动装置三相异步电机，起动转矩大、转动惯性小、使用寿命长等特点，F级绝缘。5.工作制为短时10分钟（特殊订货30分钟）。6.配有机械式（常规型）或液晶（常规型无）阀位指示器，可直观知道阀门的开度大小。7.采用半自动手-电动切换机构，手动时需要切换手柄，电动时自动复位，结构简单、工作可靠、操作轻便。在断电情况下依然可以用手动功能来完成阀门的开启、关闭或调节。8.有行程限位和过力矩限位等双重保护，保障了驱动装置和阀门的使用安全。9.供电电源：常规为380V（±10％），50Hz（特殊订货三相660V、415V、单相220V、60Hz）.10.防爆标志：ExdIIBT4（常规型不防爆）。11.环境相对湿度：≤95％（25℃时）。12.环境温度：-20~ 60℃（特殊订货-40~ 100℃）。

公称通径DN(in)		主要外形尺寸及连接尺寸								电动装置型号
		L	D	D1	D2	b	f	z-Φd	H
Z940、Z941、Z942
40	200		145	110	85	16	3	4-Φ18	595		ZB15
50	250		160	115	100	16	3	4-Φ18	653		ZB15
65	265		180	145	120	18	3	4-Φ18	665		ZB15
80	280		195	160	135	20	3	8-Φ18	725		ZB15
100	300		215	180	155	20	3	8-Φ18	787		ZB15
125	325		245	210	185	22	3	8-Φ18	806		ZB20
150	350		280	240	210	24	3	8-Φ23	955		ZB20
200	400		335	295	265	26	3	12-Φ23	1105		ZB40
250	450		405	355	320	30	3	12-Φ25	1343		ZB40
300	500		460	410	375	30	3	12-Φ25	1516		ZC45
350	550		520	470	435	34	4	16-Φ25	1678		ZC45
400	600		580	525	485	36	4	16-Φ30	1849		ZC90
450	650		640	585	545	38	4	20-Φ30	1937		ZC90
500	700		705	650	608	42	4	20-Φ34	2234		ZC120
600	800		840	770	718	46	5	20-Φ41	2432		ZC180
700	900		910	840	788	48	5	24-Φ41	2489		ZC250
800	1000		1020	950	898	50	5	24-Φ41	2643		ZC350
900	1100		1125	1050	998	52	5	28-Φ41	2945		ZC500
1000	1200		1255	1170	1110	54	5	28-Φ42	3083		ZC500
1200	1350		1485	1390	1325	56	5	32-Φ48	3382		ZC800
1400	1500		1685	1590	1525	58	5	36-Φ48	3718		ZC1000

1、开关形式：

电动阀的驱动一般是用电机，开或关动作完成需要一定的时间模拟量的，可以做调节。

2.、工作性质：

电动阀的驱动一般是用电机，比较耐电压冲击。电磁阀是快开和快关的，一般用在小流量和小压

力，要求开关频率大的地方电动阀反之。电动阀阀的开度可以控制，状态有开、关、半开半关，可

以控制管道中介质的流量而电磁阀达不到这个要求。

3、适用工艺：

电动阀一般用于调节，也有开关量的，比如：风机盘管末端。
