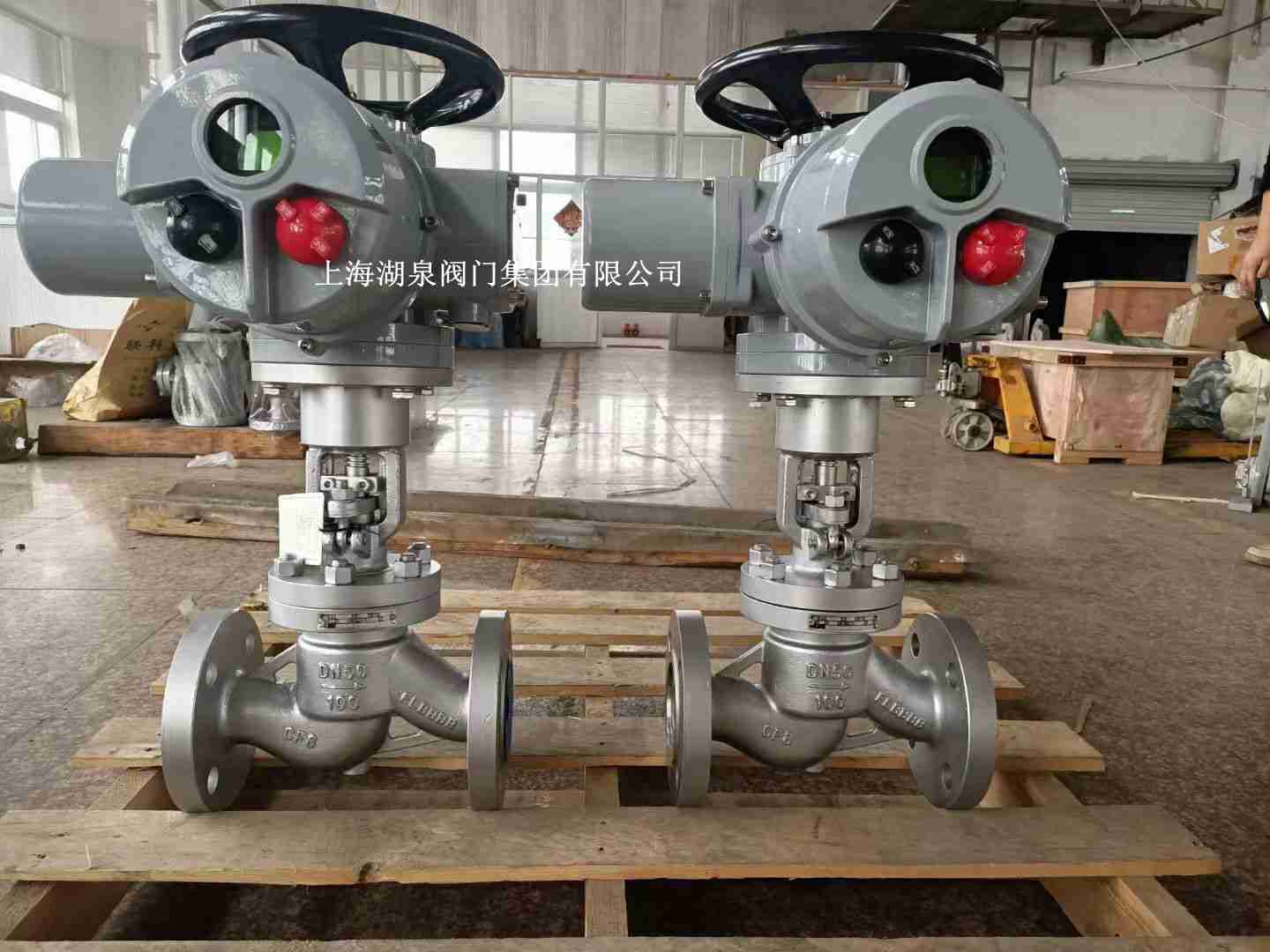

上海阀门集团有限公生产64公斤压力电动截止阀，咨询：0735-58562258    ， J941H-64C-DN200 大口径高压电动阀门电动截止阀,同时为您推荐本公司同类64公斤压力电动截止阀 J941H-64C-DN200 大口径高压电动阀门图片,同行...电动截止阀 铸钢蒸汽电动截止阀 电站截止阀J941H-16C-DN300概述: 电动法兰截止阀J941H-16C是由电动执行机构和截止阀两部分组成,电动法兰截止阀的启闭件是塞形的阀瓣,密封面呈平面... 它配有DZW系列多回转式电动装置,具有壳体小,重量轻,功能全,并可与远程电脑配套使用,也可按用户要求选配电动执行器。 阀门公司供应产品的同类产品:高温高压截止阀,dn200高压截止阀,...产品名称:电动截止阀 产品型号:J941H 连接方式:法兰 结构方式:直通 驱动方式:电动 产品口径:DN10-DN300 公称压力:16/25 阀体材质:不锈钢,铸钢,铸铁,合金钢产品(pǐn)

上海阀门厂主营产品:电动闸阀、电动球阀、电动蝶阀、电动截止阀、阀门电动执行器、阀门电动装置、阀门电动执行机构、阀门驱动装置、矿用阀门电动执行器 为此,介质从下方进入方式,一般只适用于小口径截止阀(DN50以下),DN200以上的截止阀都选用介质从上方流入的方式。进口电动截止阀一般是采用介质从上方进入的方式。截止阀J41H-10 J41H-16 J41H-25 J41H-40 J41H-64 J41H -100 J41H -160 口径(DN40,DN50 DN65 DN 80 DN 100 DN 125 DN 150 DN200 DN 250 DN 300 DN350 DN400 DN450 DN500)外观精美价格...:J41Y-25C DN200手动法兰截止阀随着人工成本的不断上涨减轻劳动力是越来越多的企业所希望的,有这样的波纹管截止阀可以让工人开关更轻松产品使用的寿命...开关型电动截止阀由开关型电动执行器与截止阀构成,连接方式为法兰连接,阀体材质为铸钢,口径80mm,公称压力25公斤2.5MPa,适用介质为,水、蒸汽、油品,密封面材料为硬密封一样。

J41Y-25C DN200手动法兰截止阀随着人工成本的不断上涨减轻劳动力是越来越多的企业所希望的,有这样的波纹管截止阀可以让工人开关更轻松产品使用的寿命...开关型电动截止阀由开关型电动执行器与截止阀构成,它的连接方式为法兰连接,阀体材质为铸钢,口径80mm,公称压力25公斤2.5MPa,适用介质为,水、蒸汽、油品,密封面材料为硬密封一样。 不锈钢电动截止阀 DN50 100 200 250现货供应产品信息 不锈钢电动截止阀,法兰不锈钢电动截止阀,属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。 高压电动截止阀,此电动截止阀用在压力比较大的场合,可以承受160公斤PN160压力,型号:J941H-160C-DN15,J941H-160C-DN20,J941H-160C-DN25,J941H-160C-DN32,J941H-1..高温高压电动截止阀(fá) 产(chǎn)品 产品型号J961Y 产品口径DN15-DN100 产品压力10-32Mpa 产品材质锻钢,合金钢 产品应用蒸汽,水电动截止阀主要用途 法兰连接的截止阀适用于公称压力PN1.6～16MPa,工作温度-...8-25 875 215 200(DZW60) 600 360 310 278 34 3 12-25 ...DN L D D1 D2 D6 b f2 ...J41H-16CP DN300/J41H-16CP DN350/J41H-16CP DN400/J41H-25CP DN40/J41H-25CP DN50/J41H-25CP DN65/J41H-25CP DN80/J41H-25CP DN100/J41H-25CP DN125/J41H-25CP DN150/J41H-25CP DN200/J41H-25CP DN250/ J41H-25CP DN300/J41H-25CP DN350/J41H-25CP DN400/J41H-10CP DN40/J41H-10CP DN50/J41H-10CP DN65/J41H-10CP DN80/J41H-10CP DN100/J41H-10CP DN125/J41H-10CP DN150/J41H-10CP DN200/J41H-10CP DN250/ J41H-10CP DN300/J41H-10CP DN350/J41H-10CP DN400/J41H-16CP DN40/J41H-16CP DN50/J41H-16CP DN65/J41H-16CP DN80/J41H-16CP DN100/J41H-16CP DN125/ J41H-16CP DN150/J41H-16CP DN200/J41H-16CP DN250/J41H-16CP DN300/ J41H-16CP DN350/J41H-16CP DN400/J41H-25CP DN40/J41H-25CP DN50/J41H-25CP DN65/J41H-25CP DN80/J41H-25CP DN100/J41H-25CP

25公斤电动截止阀dn200主要技术参数主要技术参数

公称压力 PN(MPa)	公称通径 DN(mm)	标准值									参考值
		L	D	D1	n2	D6	b	f	f1	Z-φd	L1	H	质量(kg)
1．6	50	230	160	125	100		16	3		4-φ18	590	645	48
	65	290	180	145	120		18	3		4-φ18	590	690	60
	80	310	195	160	135		20	3		8-φ18	590	715	65
	100	350	215	180	155		20	3		8-φ18	590	770	71
	125	400	254	210	185		22	3		8-φ18	590	780	119
	150	480	280	240	210		24	3		8-φ23	590	810	210
	200	600	335	295	265		26	3		12-φ23	810	967	320
	250	622	405	355	320		30	3		12-φ25	810	1143	550
	300	698	460	410	375		30	4		12-φ25	830	1292	785
2.5	50	230	160	125	100		20	3		4-φ18	590	645	50
	65	290	180	145	120		22	3		8-φ18	590	690	65
	80	310	195	160	135		22	3		8-φ18	590	715	67
	100	350	230	190	160		24	3		8-φ23	590	770	73
	125	400	270	220	188		28	3		8-φ25	590	780	127
	150	480	300	250	218		30	3		8-φ25	810	810	215
	200	600	360	310	278		34	3		12-φ25	810	967	322
	250	622	425	370	332		36	3		12-φ30	830	1143	585
	300	698	485	430	390		40	4		16-φ30	830	1292	795
4．0	50	230	160	125	100	88	20	3	4	4-φ18	590	645	61
	65	290	180	145	120	110	22	3	4	8-φ18	590	690	75
	80	310	195	160	135	121	22	3	4	8-φ18	590	715	84
	100	350	230	190	160	150	24	3	4．5	8-φ23	590	770	101
	125	400	270	220	188	176	28	3	4．5	8-φ25	810	782	207
	150	480	300	250	218	204	30	3	4．5	8-φ25	810	875	226
	200	600	375	320	282	260	38	3	4．5	12-φ30	810	1160	399
6．4	50	300	175	135	105	88	26	3	4	4-φ23	590	710	64
	65	340	200	160	130	110	28	3	4	8-φ23	590	750	77
	80	380	210	170	140	121	30	3	4	8-φ23	590	785	86
	100	430	250	200	168	150	32	3	4．5	8-φ25	810	837	171
	125	500	295	240	202	176	36	3	4．5	8-φ30	810	1031	243
	150	550	340	280	240	204	38	3	4．5	8-φ34	830	1066	296

25公斤电动截止阀dn200详细参数

称通径	J961H(Y)-100、200、250、320 J961Y-P54/100V、P54/140V、P54/170V
	主要外形尺寸和I连接尺寸（mm)
	L	D1	D2	D3	α	H
15	150	17	36	/	37.5°	518
20	170	22	42	/	37.5°	518
25	170	26	42	/	37.5°	518
32	180	31	44	/	37.5°	560
40	230	38	60	/	37.5°	545
50	350	50	82	/	32°	748
65	330	69	100	110	32°	829
80	470	84	108	130	32°	898
100	560	107	144	165	32°	913
J961Y-P55/100V、P55/140V、P55/170V J961Y-P57 /100V、P57/140V、P57/170V
15	150	17	40	/	37.5°	518
20	170	22	46	/	37.5°	518
25	170	26	46	/	37.5°	518
32	180	31	49	/	37.5°	560
40	230	38	60	/	37.5°	545
50	350	50	90	/	32°	748
65	330	69	104	115	32°	829
80	470	84	110	140	32°	898
100	560	107	148	170	32°	913
